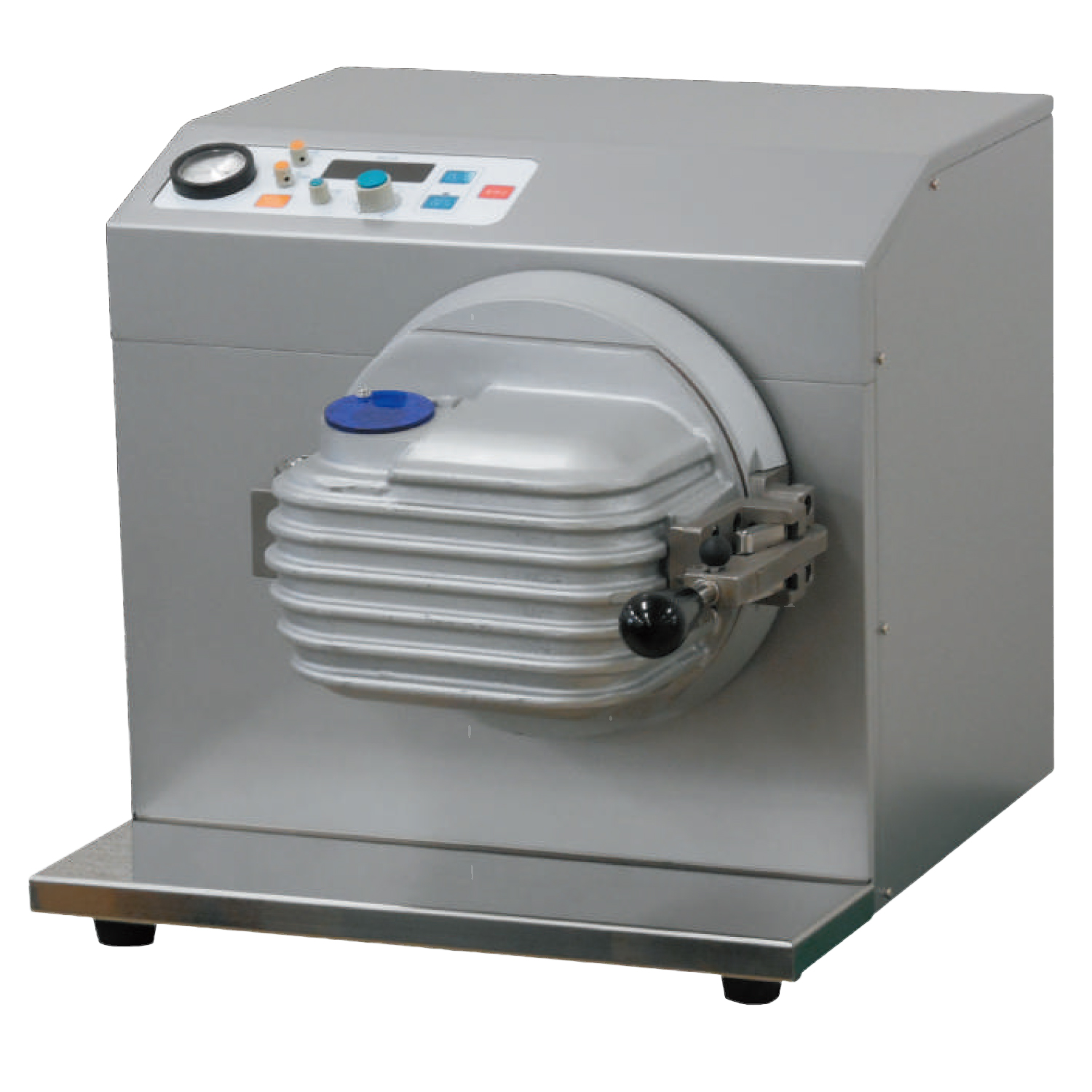

高周波吸引加圧鋳造機CM-5000

オリジナルリングなどの
小物ジュエリー製作に

カタログ

Features特長

精密鋳造機

ロストワックス法による精密鋳造機。

高速昇温

高周波による高速昇温が可能。

高い寸法精度と美しい鋳肌

吸引加圧方式により高い寸法精度と美しい鋳肌が得られます。

複雑な形状も◎

複雑な形状も再現可能です。

小ロット生産、個人工房に

小ロット生産から個人工房など幅広く活躍します。

連続鋳造可

加熱コイル水冷式により連続鋳造が可能。

酸化防止の仕組み有

酸化を防止するアルゴンガス接続ポートもご用意。

Specification仕様

CM-5000

電源
単相AC200V 50/60Hz 20A
消費電力
2.5kVA
加熱方式
高周波誘導加熱、加熱コイル水冷式
最高温度
1600℃
融解金属量
5~50g
到達圧力
10kPa
鋳造方式
吸引加圧鋳造方式
加圧ガス
圧縮空気・アルゴンガス
加圧圧力
0.3MPa・0.5MPa
チャンバー回転機構
手動回転方式
適応リング寸法
φ30~φ90×H35~70mm
外形寸法
W430×D430×H430mm
（鋳造レバー含まず）
重量
約37kg

Function機能

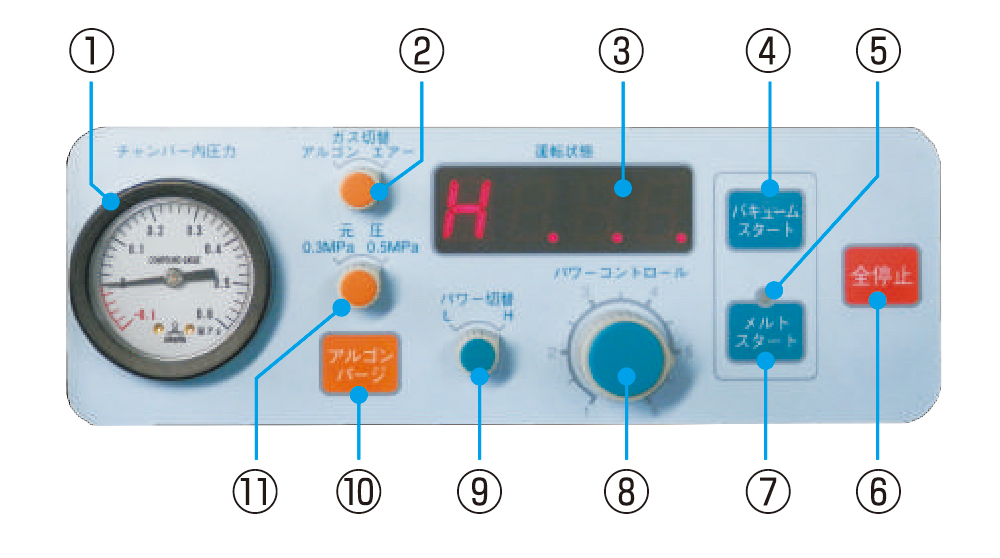

見やすく操作簡単のパネル設計

  1. チャンバー内圧力計
  2. ガス切替ツマミ
  3. 運転状態パネル
  4. バキュームスタートキー
  5. 運転状態ランプ
  6. 全停止キー
  7. メルトスタートキー
  8. パワーコントロール
  9. パワー切替ツマミ
  10. アルゴンパージキー
  11. 元圧切替ツマミ

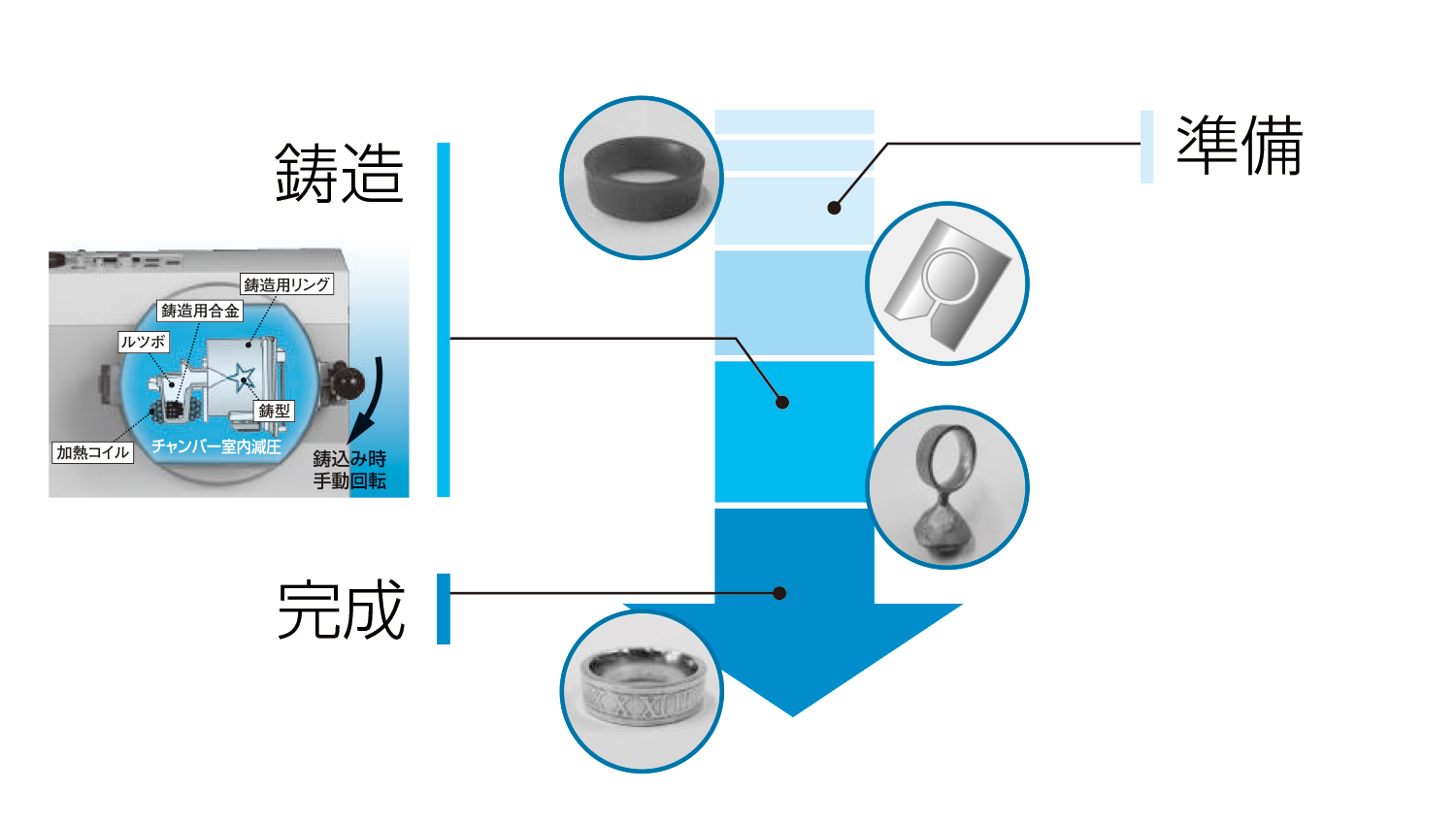

ロストワックス法による精密鋳造の流れ

準備

  1. ワックスにて原型を作成します。
  2. 耐火物で固めて鋳型を作成します。
  3. 「プログラム機能付中型電気炉　RF-1120」を用いてワックスを焼却します。
  4. 焼却時の臭いが気になる場合には、「リング焼却炉リバーナー（大型）RB-1000」または「排気ユニット　EXH-300DA」を用いて脱臭します。

鋳造

  1. 鋳込みたい金属を本機にセットします。
  2. 本機にて金属を融解し鋳込みます。

完成

  1. 冷めるのを待ち、掘り出して仕上げに研磨して完成です。

Optionオプション

  • 真空ポンプセット（油回転 40／48L/min）
  • ピラニ真空計セット（測定範囲 5×10^-2Pa～大気圧）
  • CM-5000専用セラミックルツボ、カーボンルツボ、シリカルルツボ
  • 冷却水循環ユニット　RSCU-650
  • スーパーポンプFD　RSP-FD
