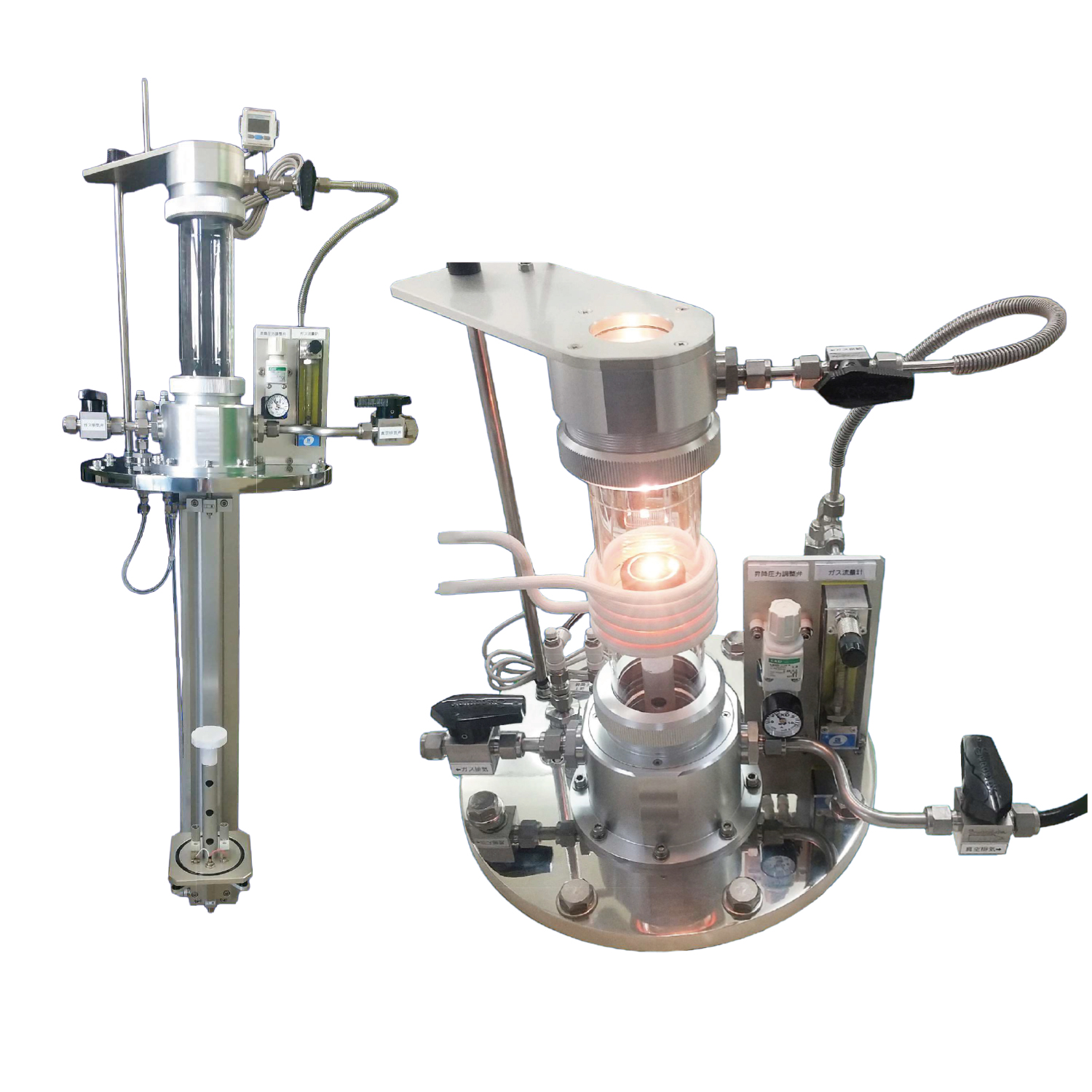

グローブボックス組込型 真空ガス置換ユニットGUD-500

材料を大気暴露せずに熱処理

カタログ

Features特長

簡単取付

フランジ一体構造により、グローブボックスに簡単取付

ハンズフリーで昇降可

昇降操作はハンズフリーのフットスイッチ操作

不活性ガスで駆動

気体駆動式シリンダーで駆動には不活性ガスを使用

温度測定

放射温度計（別売品）による炉心管上部からの温度測定
熱電対（別売品）導入による内部試料の温度測定

加熱や溶融状況の可視

透明石英製の炉心管により加熱や溶融状況を可視

過圧防止

安全弁による炉心管内部の過圧防止

用途に応じたオプション

ルツボ，断熱保温材（別売品）は、使用される用途に応じ対応

Specification仕様

GUD-500

加熱温度／温度制御範囲
常温～1600℃／熱電対使用時，220～2000℃／放射温度計使用時※熱電対、放射温度計は別売品
真空性能（到達真空度）
10Pa以下※但し、真空排気装置の性能による
対応雰囲気
真空、不活性ガスフロー（Ar,Ｎ2）
供給ガス／ガス流量調節計
不活性ガス（Ar）／～10L/min ※標準仕様ガス種および流量は変更可能
取付フランジ
材質：SUS304，200A（JISVF-200規格），外径φ300×16t
※取り付けに必要なｏﾘﾝｸﾞ及びﾎﾞﾙﾄは不含
昇降ユニット
気体駆動式復動形ロッドレス昇降スライダー・ストローク500mm，速度8～800mm※任意調節化
覗窓（ビューポート）
上部フランジ天面，透明石英ガラス製，φ40mm
炉心管
透明石英管，外径Φ60×内径Φ54×L234mm（両端研磨仕上げ）
ルツボ座台
耐火度2000℃，多孔質中空アルミナセラミックス製，φ46mm
推奨ルツボ
カーボンるつぼ（外径Φ35×内径Φ30×H35mm／外径Φ26×内径φ20×H20mm）
熱電対接続端子（中継端子）
1対（１Ｐ）
炉心内圧用連成計
デジタル式連成計，表示範囲：-100～100kPa
放射温度計センサー取付・位置調整
Ｘ，Ｙ，Ｚ3軸位置，角度任意調整可
過圧防止用安全弁（リリーフ弁）
クラッキング圧：50kPa
真空排気弁※SW：スウェージロック
手動式ボールバルブ，SW3/8インチ
ガス供給弁／ガス排気弁
手動式ボールバルブ，ガス供給弁：ＳＷ1/4インチ，ガス排気弁：ＳＷ３／８インチ

Function機能

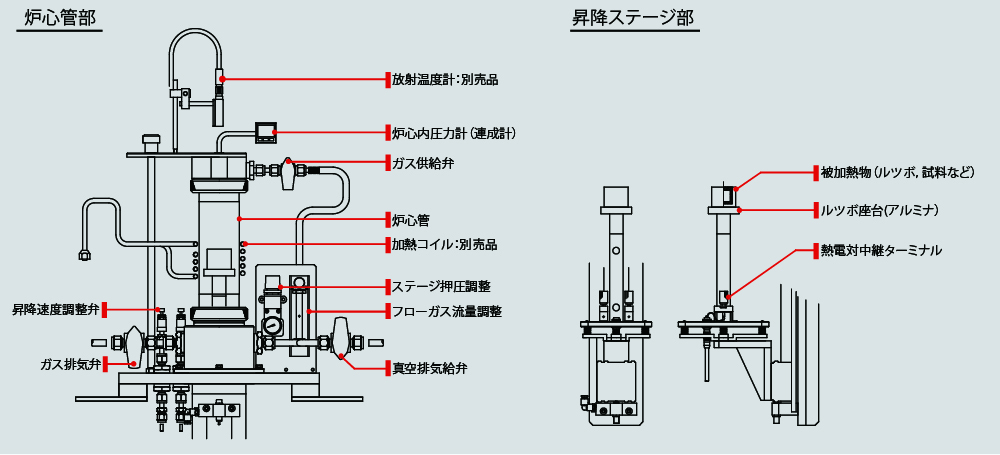

ユニット構造

Optionオプション

  • 放射温度計（温度測定レンジは４種類　220-2000℃ / 300-2000℃ / 600-2000℃ / 600-3000℃）
