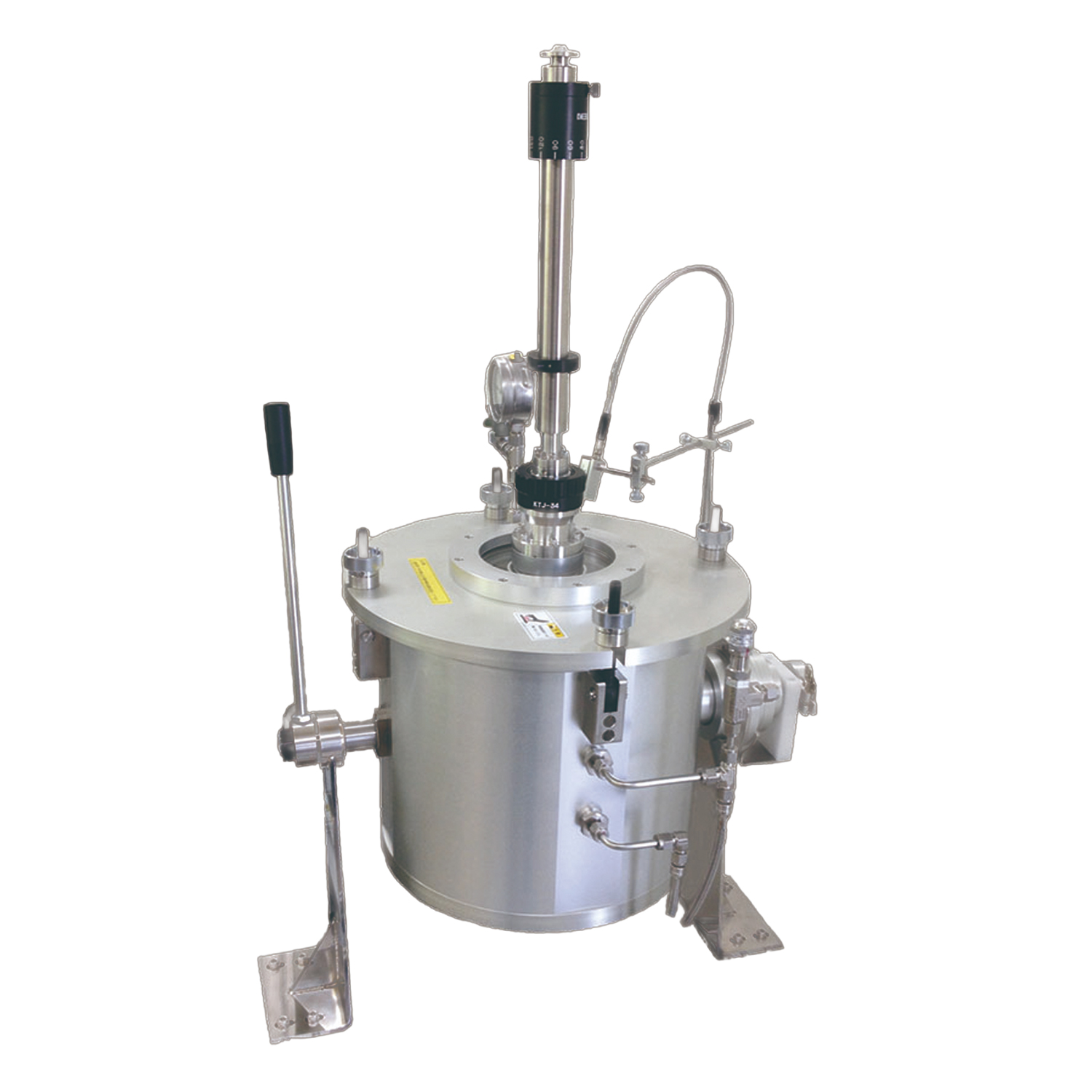

Features特長
2000℃の高温加熱
急速加熱／急速冷却（水冷式）
真空・不活性雰囲気制御
溶融量～200g
試料の攪拌・追加投入機構
Specification仕様
小型タイプ（5リットル）
標準仕様
- チャンバー本体サイズ
- 外形φ216（内径φ188）×H203（内寸188）mm
- 溶融量（純鉄相当：比重7.87g/cm®高密度：×0.5）
- ~60g
- 鋳造物サイズ（丸棒）
- φ12×L60mm（約53g）
- 鋳型外形寸法
- W50×D80×H40mm
- 鋳型冷却方式
- 自然冷却
- 鋳型固定方法
- ワンタッチクリップ方式
- ルツボ形状、材質、有効寸法（内寸）
- 湯口付、ムライトセラミックス、φ22.7×H44mm
- ビューポート（チャンバー上部）
- 透明石英製、φ26
- 熱電対接続端子（中継端子）
- １対（２極）、専用外部接続ケーブル付属
- 内圧用連成計
- φ60ブルドン管式連成計：-0.10～0.15MPa
- 放射温度計センサー取付・位置調整用金具
- SUS製φ6、センサーヘッド取付板、ローレットネジ式位置調整
- 過圧防止用安全弁（リリーフ弁）
- クラッキング圧力：50kPa
- ルツボサポート（熱遮蔽、湯溢れ防止用）
- 多孔質中空アルミナセラミックス
- 加熱コイル（φ6-4ナマシ銅管/シリコンガラス被覆）
- 外形φ63×内径φ50×H50mm
- 真空排気ポート
- 横型回転式真空フランジ NW16×1
- 真空排気弁
- ベローズ式多回転手動バルブ NW16×1
- ガス供給／排気弁 ※SW：スウェージロック
- 手動式2方弁 SW1/4in. ×各1
- チャンバー内大気開放弁
- 手動式2方弁 SW1/4in. ×1
- 真空ポンプ大気開放弁用ポート
- NW16×1（手動/自動リーク弁別途必要）
- 誘導加熱装置一加熱コイル間 接続ケーブル
- 水冷式フレキケーブル（両端専用ジョイント+耐圧ブレードホース）、外径φ18×L500mm

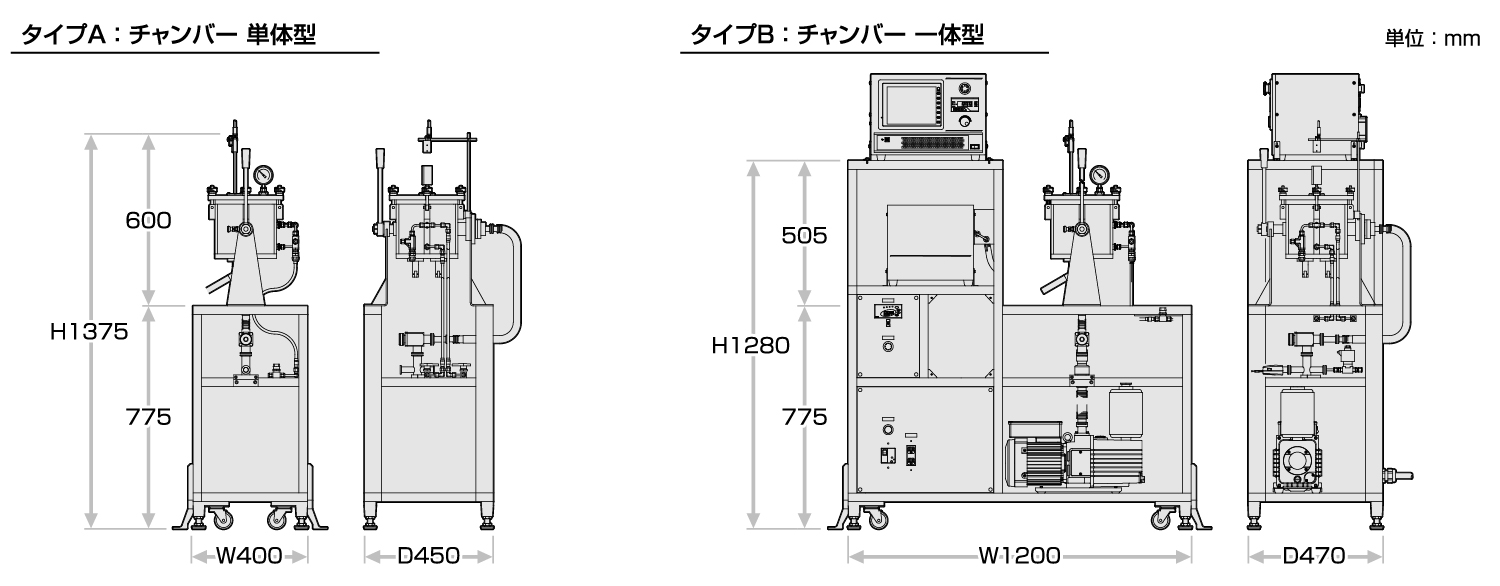

- ベースユニット ユニットタイプ（誘導加熱装置の設置方法）
- タイプA：チャンバー単体型
（誘導加熱装置設置用の架台別途必要）
標準付属品
- アジャスター付キャスタ（φ60）、転倒防止アンカーステー付
小型タイプ（5リットル）
オプション仕様
- 溶融量（純鉄相当：比重7.87g/cm®高密度：×0.5）
- ~150g
- 鋳造物サイズ（丸棒）
- φ20×L62mm（約153g）、角棒にも対応可
- 鋳型外形寸法
- W72×D80×H50mm
- 鋳型冷却方式
- 水冷方式
水温30℃以下、流量2L/min、水圧0.25～0.5MPa（誘導加熱装置用チラー共用）
手動式流量調節弁、冷却水供給ポート 手動式2方弁 SW1/4in、各×1
冷却水排水・ドレン排出ポート 手動式3方弁 SW1/4in、×1
ドレンタンク 容量1L - ルツボ形状、有効寸法（内寸）
- 溶融量に応じ対応可
- ルツボ材質
- アルミナ、ジルコニア、カルシア、マグネシア、イットリア、カーボングラファイトなど
- ビューポート（チャンバー上部）
- 透明石英製、φ50
- 投入機：マグネット駆動式 最大3機まで増設可
- —
- 攪拌機（溶融試料の攪拌、棚吊り解消）
- —
- ベースユニット ユニットタイプ（誘導加熱装置の設置方法）
- タイプB：チャンバー 一体型
（ベースユニットに収納（転倒防止金具固定））
標準付属品
- 主電源用漏電遮断器（ELB）
- 受電表示灯（φ30乳白色）
- 誘導加熱用電源ノイズフィルター
- サービスコンセント×2（容量：AC100/5A）
- 主電源用電源ケーブル（5m）
- 真空ポンプ 照光式手元スイッチ（運転／停止）
大型タイプ（20リットル）
- チャンバー本体サイズ
- 外形φ325（内径φ285）×H285（内寸263）mm
- 溶融量（純鉄相当：比重7.87g/cm®高密度：×0.5）
- ~200g
- 鋳造物サイズ（丸棒）
- φ20×L80mm（約198g）
- 鋳型外形寸法
- W72×D100×H50mm
- 鋳型冷却方式
- 自然冷却
- 鋳型固定方法
- ワンタッチクリップ方式
- ルツボ形状、材質、有効寸法（内寸）
- 湯口付、ムライトセラミックス、φ30.2×H57mm
- ビューポート（チャンバー上蓋部）
- 透明石英製、φ132
- 熱電対接続端子（中継端子）
- ２対（４極）、専用外部接続ケーブル付属
- 内圧用連成計
- φ60ブルドン管式連成計：-0.10～0.15MPa
- 放射温度計センサー取付・位置調整用金具
- SUS製φ6、センサーヘッド取付板、ローレットネジ式位置調整
- 過圧防止用安全弁（リリーフ弁）
- クラッキング圧力：50kPa
- ルツボサポート（熱遮蔽、湯溢れ防止用）
- 多孔質中空アルミナセラミックス
- 加熱コイル（φ6-4ナマシ銅管/シリコンガラス被覆）
- 外形φ75×内径φ62×H50mm
- 真空排気ポート
- 横型回転式真空フランジ NW25×1
- 真空排気弁
- ベローズ式多回転手動バルブ NW25×1
- ガス供給／排気弁 ※SW：スウェージロック
- 手動式2方弁 SW1/4in. ×各1
- チャンバー内大気開放弁
- 手動式2方弁 SW1/4in. ×1
- 真空ポンプ大気開放弁用ポート
- NW25×1（手動/自動リーク弁別途必要）
- 誘導加熱装置一加熱コイル間 接続ケーブル
- 水冷式フレキケーブル（両端専用ジョイント+耐圧ブレードホース）、外径φ18×L500mm
- ベースユニット ユニットタイプ（誘導加熱装置の設置方法）
- タイプB：チャンバー 一体型
（ベースユニットに収納（転倒防止金具固定））
標準付属品
- 主電源用漏電遮断器（ELB）
- 受電表示灯（φ30乳白色）
- 誘導加熱用電源ノイズフィルター
- サービスコンセント×2（容量：AC100/5A）
- 主電源用電源ケーブル（5m）
- アジャスター付キャスタ（φ60）、転倒防止アンカーステー付
大型タイプ（20リットル）
オプション仕様
- 溶融量（純鉄相当：比重7.87g/cm®高密度：×0.5）
- ～標準仕様にも対応可
- 鋳造物サイズ（丸棒）
- ～標準仕様、角棒にも対応可
- 鋳型外形寸法
- ～標準仕様にも対応可
- 鋳型冷却方式
- 水冷方式
水温30℃以下、流量2L/min、水圧0.25～0.5MPa（誘導加熱装置用チラー共用）
手動式流量調節弁、冷却水供給ポート 手動式2方弁 SW1/4in、各×1
冷却水排水・ドレン排出ポート 手動式3方弁 SW1/4in、×1
ドレンタンク 容量1L - ルツボ形状、有効寸法（内寸）
- 溶融量に応じ対応可
- ルツボ材質
- アルミナ、ジルコニア、カルシア、マグネシア、イットリア、カーボングラファイトなど
- ビューポート（チャンバー上部）
- ～標準仕様にも対応可
- 投入機：マグネット駆動式 最大3機まで増設可
- 透明石英製 投入筒：φ20×φ18×57Lmm
- 攪拌機（溶融試料の攪拌、棚吊り解消）
- 上下（ST：200mm）、回転360℃ チルト30°
攪拌棒：φ6×80Lmm
材質：カーボングラファイトなど - ベースユニット ユニットタイプ（誘導加熱装置の設置方法）
- —
標準付属品
- 真空ポンプ 照光式手元スイッチ（運転／停止）

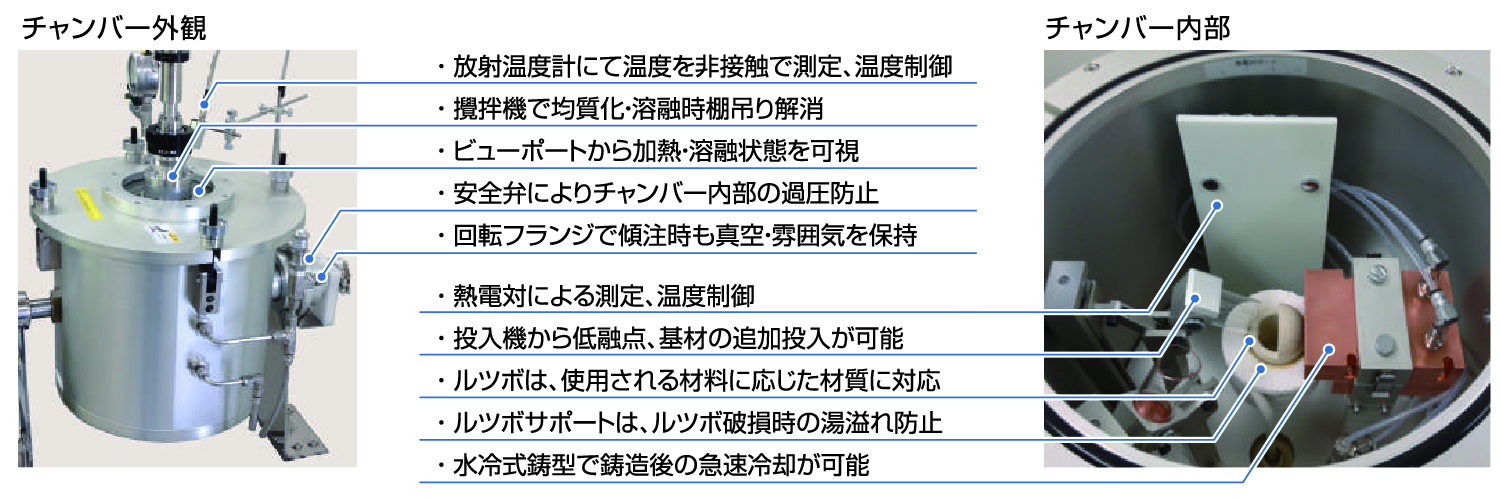

Function機能
ベースユニット
Optionオプション
- 低真空用ポンプ（油回転真空ポンプ）
- 高真空用ポンプ（ターボ分子ポンプ）
- 低真空用真空計
- 高真空用真空計
- 放射温度計
- 熱電対Assy
