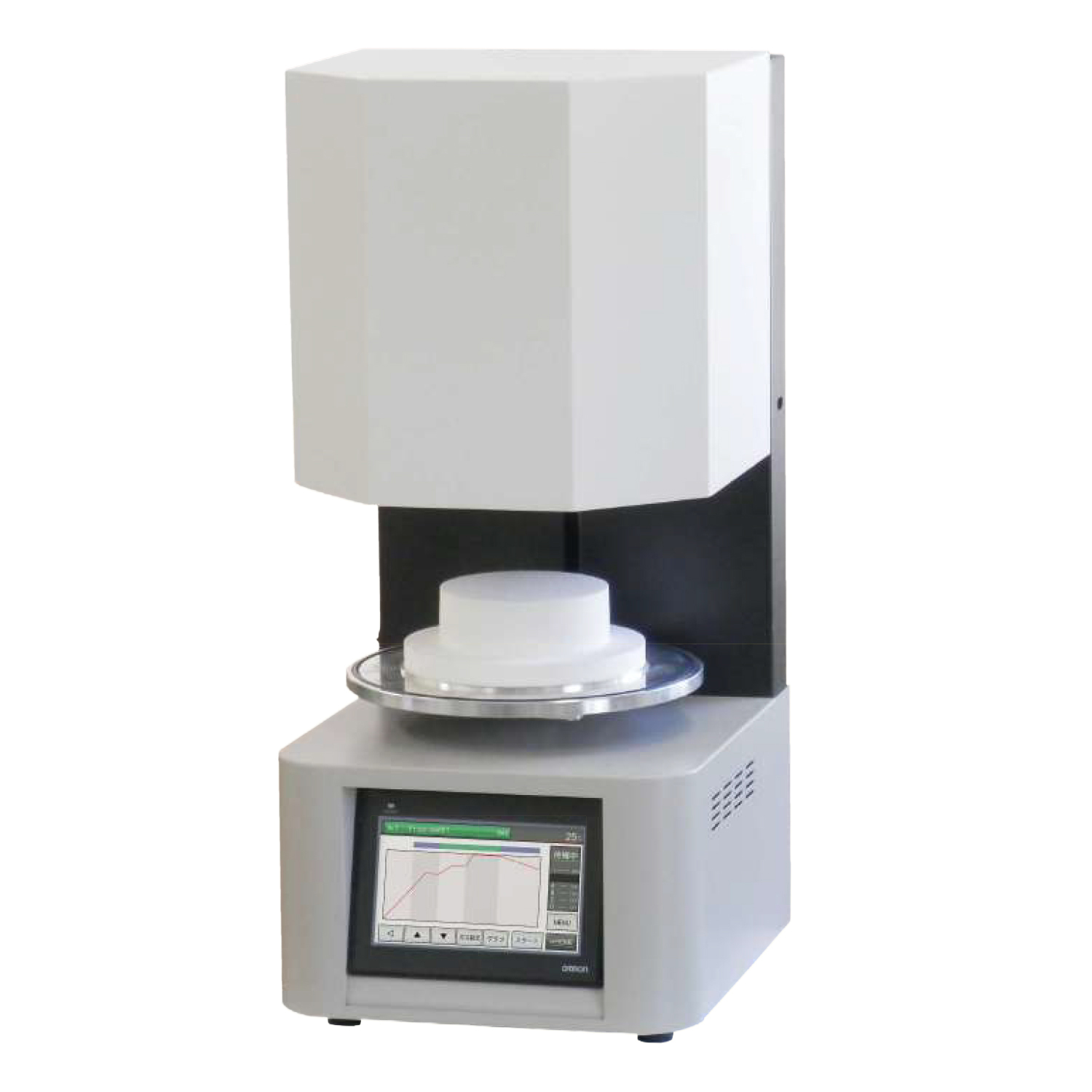

SKメディカル電子株式会社
Features特長
熱効率良好
保温性に優れたセラミックファイバーにヒーターを埋込んだ一体成型により熱効率が良くスピーディーな昇温と最高到達1100°Cを実現。
真空引き・ガス供給をプログラム制御
加熱前の面倒な真空・ガス置換と加熱中の雰囲気を自動制御。
カラーパネルで簡単設定
7インチカラータッチパネルの採用により、プログラム入力など簡単設定。表示言語は、日本語・英語・中国語（繁体）の切替が可能。工程の進捗状況も画面表示で一目で確認。
csvデータ保存可
加熱時の温度データをUSBメモリに保存可能（CSVファイル）。プログラムの保存（バックアップ）／読込が可能。
2重の安全機構
過電流・ヒーター／熱電対断線検出・真空／昇降部異常検知。独立した温度管理素子による2重の安全機構。
Specification仕様
VF-5000
- 電源
- 単相AC200V±10% 50/60Hz
- 消費電力
- 1.6kVA
- ヒーター／容量
- カンタルAF／1540W
- 最高温度
- 1100℃（常用1000℃）
- 有効炉内寸法
- φ130×H120mm（炉内φ140×H134mm）
- 到達真空
- 50Pa以下
- プログラム
- 20ステップ×100プログラム
- タッチパネル表示言語
- 日本語・英語・中国語（繁体）
- 導入ガス切替
- タイミング信号接点出力（最大4点）
- データログ機能
- USBメモリ：データログ／プログラムバックアップ
- 外形寸法／重量
- W340×D390×H740mm／約42kg
- 安全機構
- 異常温度、熱電対断線、ヒーター過電流／断線、真空異常、昇降動作異常、サーキットプロテクタ
Function機能

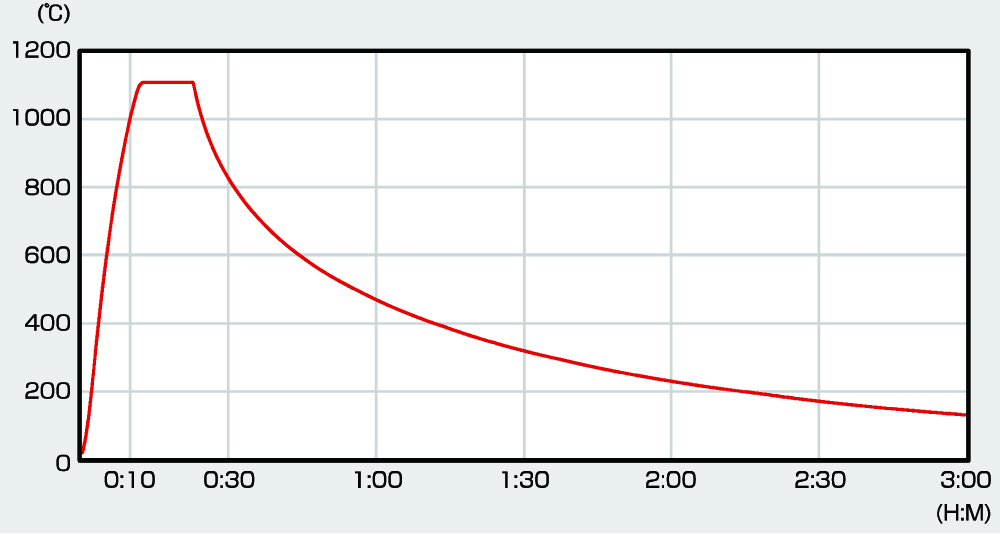

昇温／降温特性
条件：炉内無負荷、1100℃設定FULL昇温／自然放冷時代表値であり、保証値ではありません。

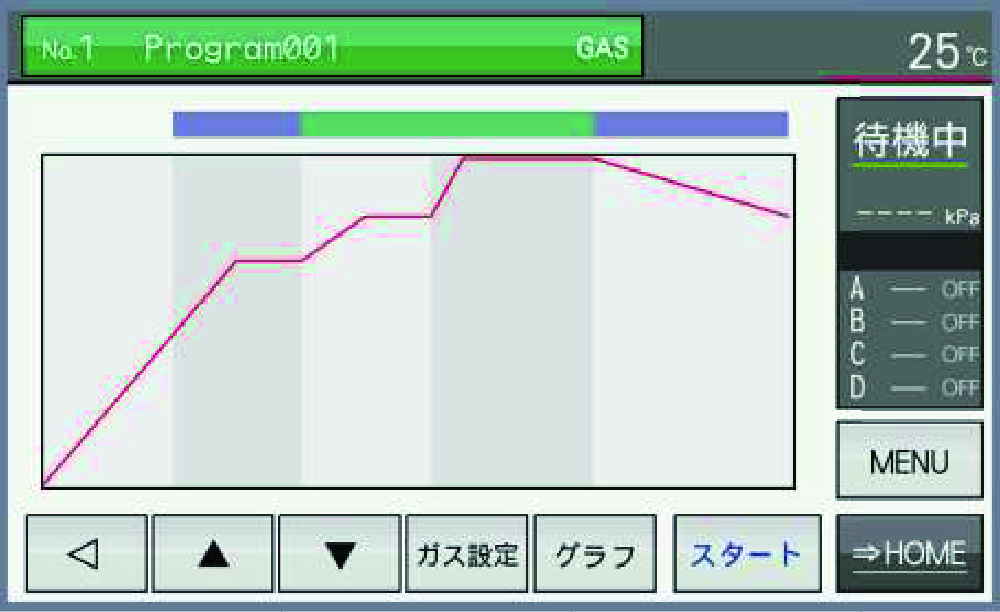

プログラム（工程）の進捗状況表示
- 加熱工程と進捗状況を画面表示で一目で確認可能

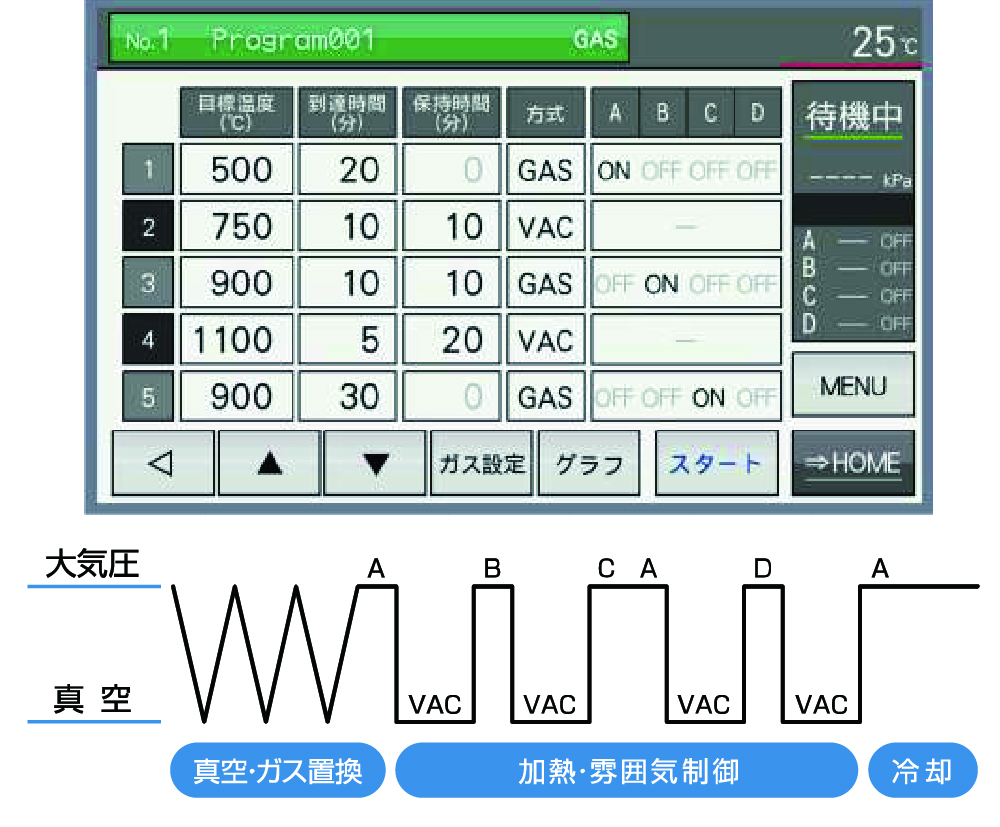

真空・ガス自動置換／加熱雰囲気自動制御機能
- 加熱前の真空・ガス置換工程を自動制御
- 加熱中の雰囲気を自動制御（真空・4種類のガスフロー）

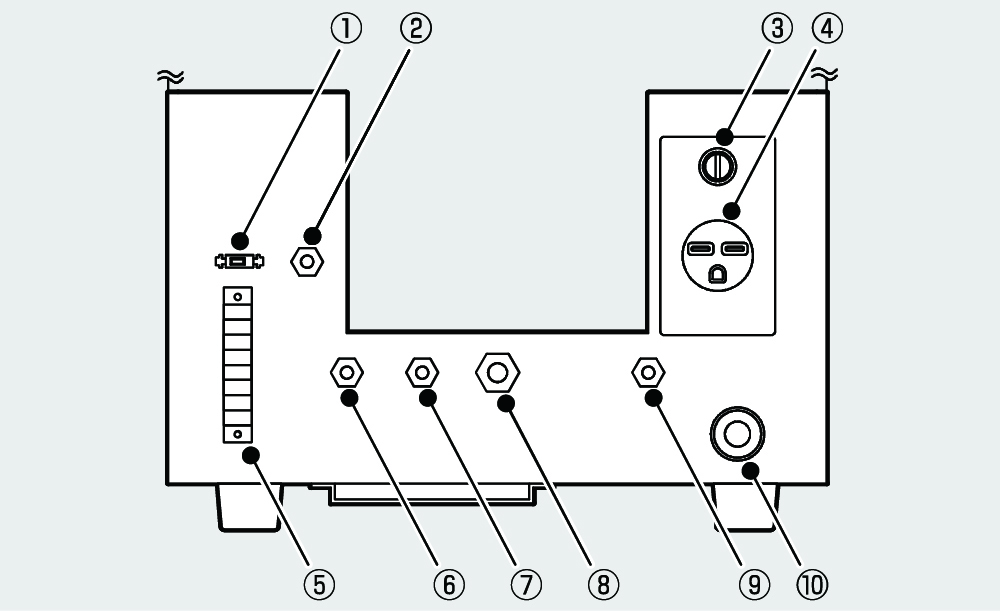

装置の構造
- SP信号入力コネクタ（SP:セットポイント）
- 外部真空計接続口
- 真空ポンプ用ヒューズ
- 真空ポンプ用コンセント（AC200V）
- タイミング信号出力
- ガス導入口
- 大気開放吸気口
- 真空ポンプ接続口
- ガス排出口
- 電源コード（3m）
Optionオプション
- 真空ポンプセット（油回転 40／48L/min）
- ピラニ真空計セット（測定範囲 5×10^-2Pa～大気圧）
