電波、電磁波

電界、磁界が互いに影響を及ぼしながら、空間を波のように伝わっていく現象を電磁波と言います。

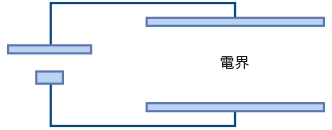

電界とは

空間に電位差が有る状態のことです。導体に電圧が加わったり、絶縁体が帯電したりすると、その周りに電界が発生します。
電界の強さは電圧が高いほど強く、発生源から離れるほど弱まります。

電界

磁界とは

空間に磁力が働いている状態のことです。磁石の周りや、電流が流れている導体の周りに発生します。
磁界の強さは、電流が大きい程強く、発生源から離れると弱まります。

電流と磁界

電磁波とは

交流電流の周りには、変化する磁界が発生します。
こうして発生した変化する磁界の周りには、新たな電界が発生します。
また更に、この電界の周りには、新たな磁界が発生します。
このようにして、電界と磁界が交互に発生しながら、空間を伝わっていく波のことを電磁波と言います。

電磁波の説明図

電磁波の速さは不変であり(光速度不変の原理)、その速さは真空中の光速に等しく、約30万km/秒です。

電磁波の種類

電磁波は周波数や波長によって様々な性質のものがあります。

周波数 波長 種類 用途
3Hz 100,000km 極超長波(ELF) (商用電源50/60Hz)
30Hz 10,000km
300Hz 1,000km
3kHz 100km
30kHz 10km 超長波(VLF) 潜水艦通信
300kHz 1km 長波(LF) 電波時計
3MHz 100m 中波(MF) 高周波誘導加熱
AMラジオ

30MHz 10m 短波(HF) 航空機通信
国際短波放送
電波
300MHz 1m 超短波(VHF) FMラジオ
電子マネー

3GHz 100mm 極超短波(UHF) テレビ放送
電子レンジ
無線LAN

30GHz 10mm センチ波(SHF) 衛星放送
気象レーダー
ETC

300GHz 1mm ミリ波(EHF) 電波望遠鏡
衛星通信
自動車衝突防止

3THz 0.1mm
384THz 780nm 遠赤外線
赤外線(IR)
近赤外線
赤外線ヒーター
糖度計

789THz 380nm 可視光線 照明機器
光学機器

  10nm 紫外線(UV) 殺菌灯
  1pm X線 レントゲン写真
    γ線 γ線滅菌
