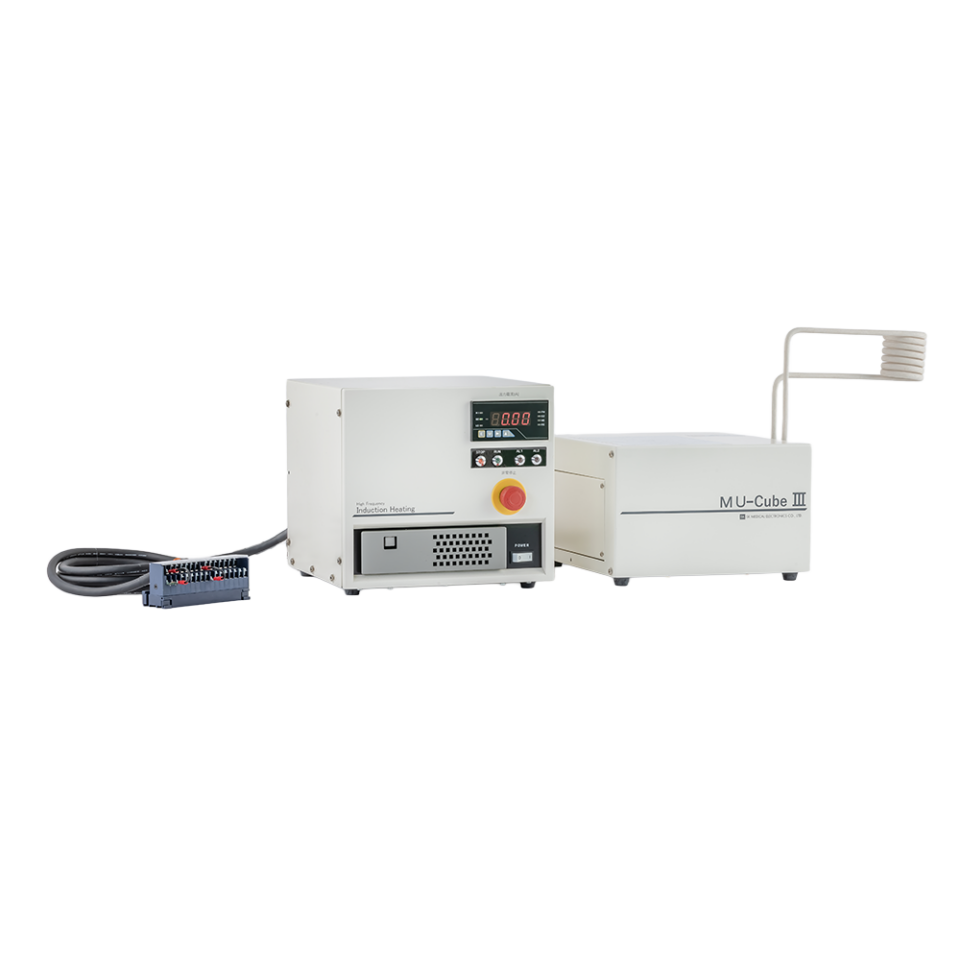

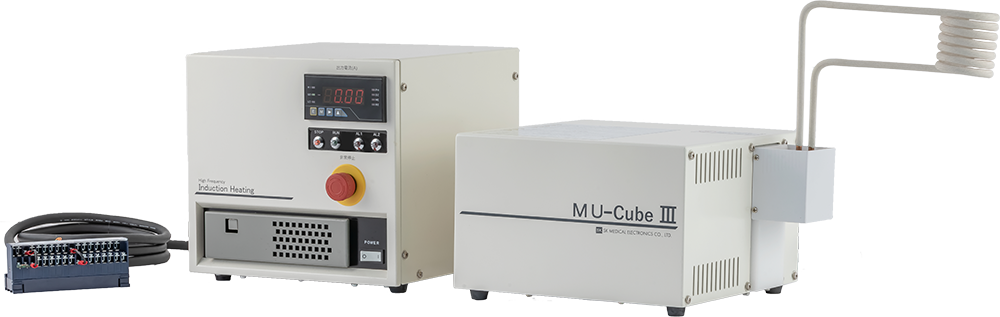

ビルドインタイプ小型高周波誘導加熱装置MU-CubeⅢ

電源電圧

単相AC200V±10％，50/60Hz±5％

高周波出力

最大（常用）4kW（2kW）

発振周波数

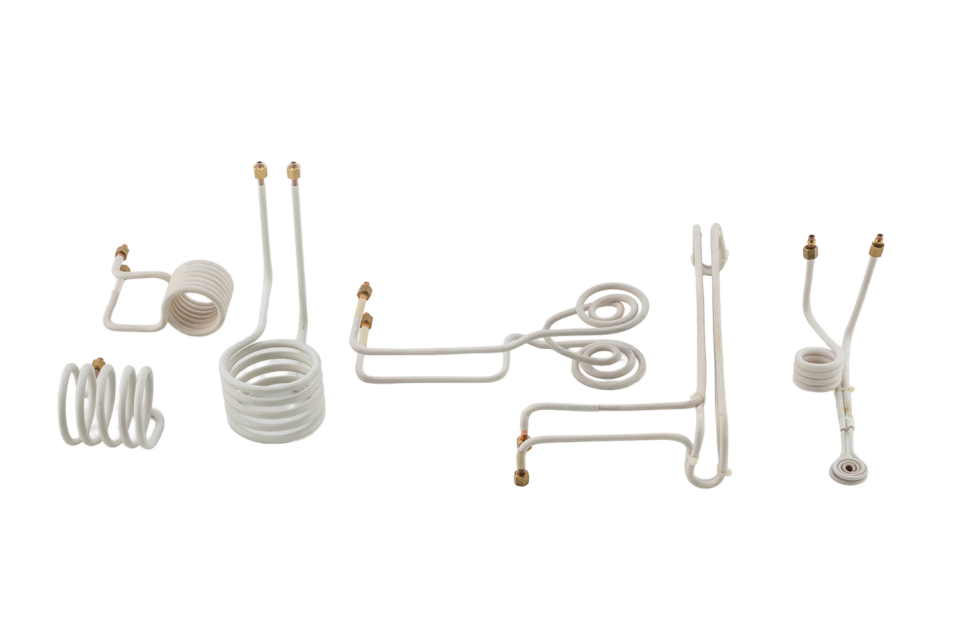

350～450kHz（加熱コイルの仕様による）

共振方式

LC直列共振

スイッチング方式

パワーMOS-FET フルブリッジ型インバータ

冷却方式

水冷式（加熱コイル，共振コンデンサ，高周波トランス，スイッチング素子）・空冷ファン

使用冷却水量

水約1.0L/min（水圧0.25MPaの場合）

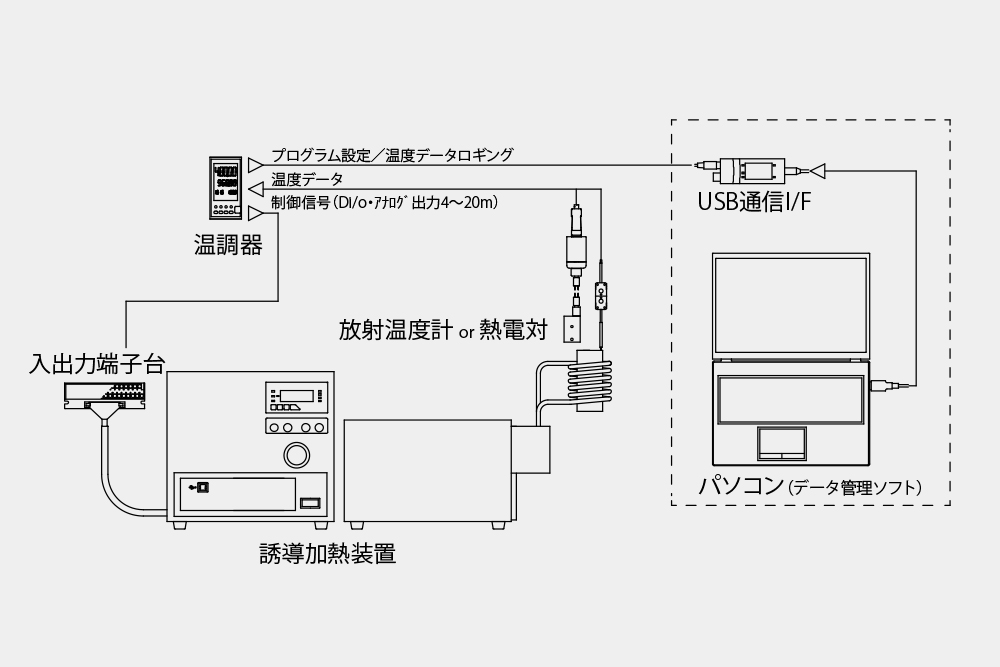

制御方式

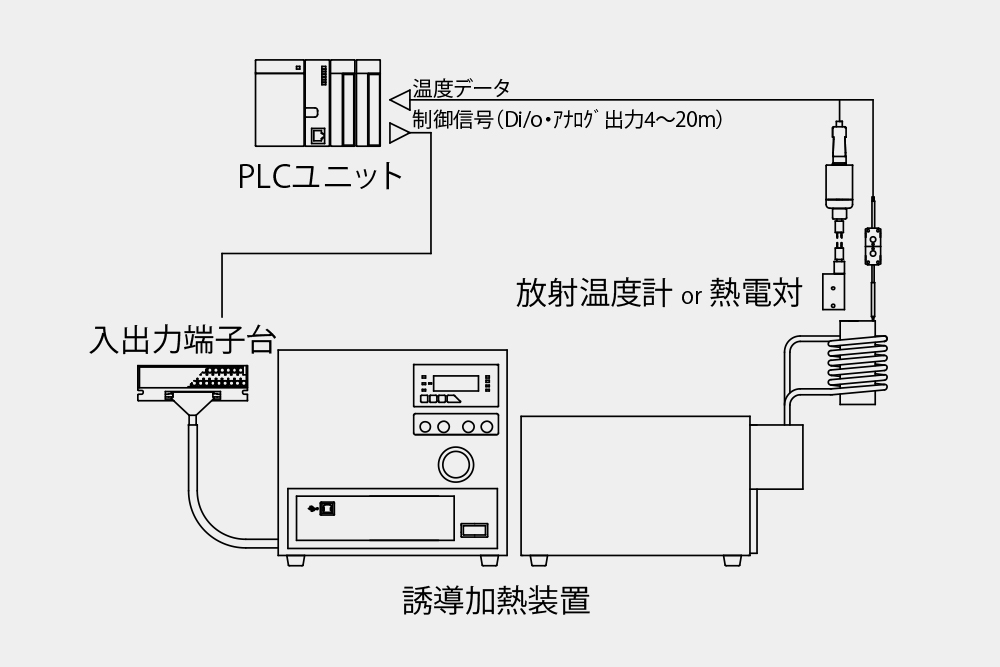

リモート制御 起動/停止信号：ドライ接点入力，出力率0~100％：アナログ入力（4~20mA）

制入出力信号

入力４点（ドライ接点）非常停止（b接），アラーム解除，外部冷却水弁開／閉，周辺機器異常
出力４点（DC２４Ｖ）スタンバイ，運転中，装置異常，冷却水異常

安全装置

漏電ブレーカ，速断ヒューズ，冷却水流量・水温検知，共振モニタリング，過電流異常，非常停止など

使用環境

屋内使用，高度2000m以下，汚染度2

使用周囲温度（湿度）

5~40℃（25~85%RH）結露しないこと

保存周囲温度（湿度）

-10～60℃（85%RH以下）結露，凍結しないこと

外形寸法（重量）

制御部 260[W]×260[D]×245[H]mm（10kg）
加熱部 260[W]×270[D]×170[H]mm（8kg）

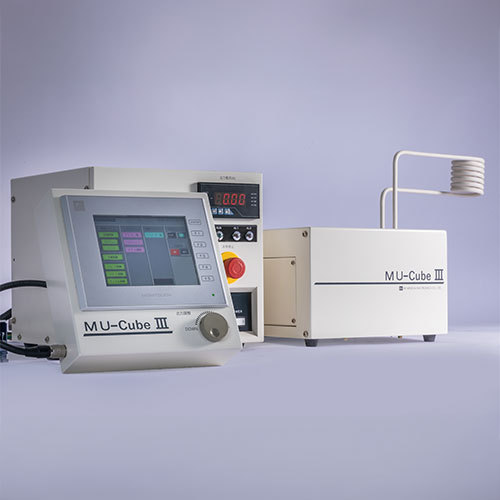

操作ユニット（別売） 200[W]×55[D]×200[H]ｍｍ（2kg）

標準付属品

• 電源ケーブル３芯５.５mm２（５m）
• Ｄ-ＳＵＢ３７Ｐ接続コネクタケーブル（２m）
• ＤＣ２８０Ｖ渡りケーブル（２m）
• 丸コネクタ接続ケーブル（２m）
• 入出力コネクタ接続ケーブル（２m）
• 入出力端子台
• 給排水チューブφ６-４mm（３ｍ×２本）
• 給排水マニホールドφ２１-１５mm（５m）
• 取扱説明書
• 製品保証書
• 「高周波利用設備申請」の手引き
• Ｌｏｇ-Ｔｏｏｌ用ＰＣソフト・取扱説明書
• ＵＳＢケーブル（１m）

設備条件（ユーティリティー）

• 供給電源条件　単相ＡＣ２００Ｖ±１０％，５０／６０Ｈｚ±5％，２５Ａ以上
• 冷却水条件　供給圧力：０.２５～０.５０MPa（差圧０.２５MPa以上）
• 冷却水条件　供給水温：２０～２５℃（水温が２５℃以上の場合は、冷却水循環装置をご使用ください）
• 冷却水条件　供給水質：上水道（水道水）と同等以上、詳細については（社）日本冷凍空調機器用水質ガイドラインに準ず（JRA-GL-02-1994）
• その他　オプション品の周辺装置で真空排気、ガス供給が必要な場合は、別途ご相談させて頂きます
